大谷石外壁施工方法

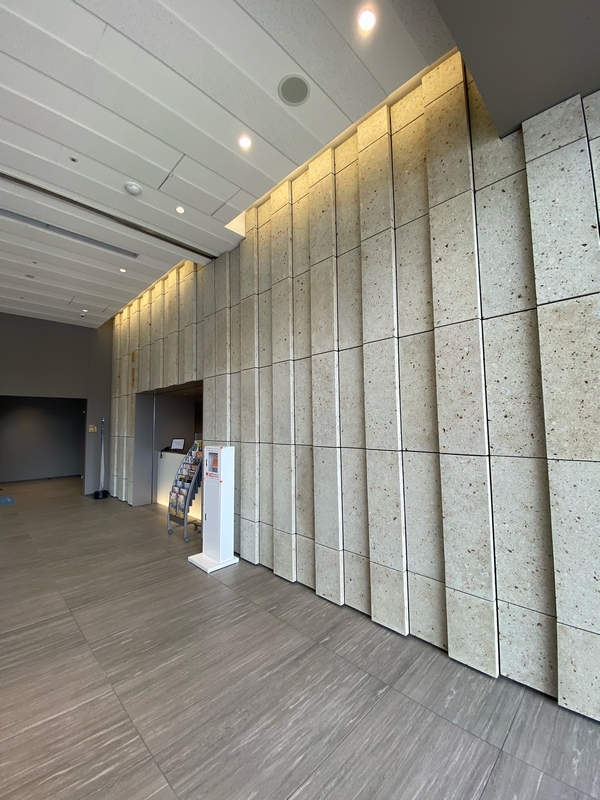

大谷石がぶらさがってる

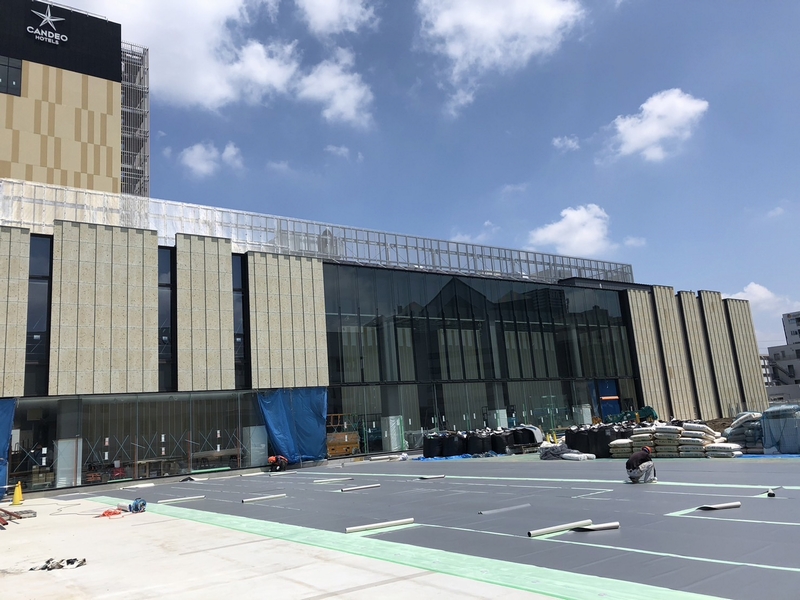

凸凹貼りの大きい面で、大谷石が、幅13枚、高さ8枚、104枚の縦使い。1枚の大きさが、300×900×40ｍｍ、重さ13ｋｇ。合計1,352ｋｇが、外壁となっている。一番下側の石は、底面が見えています。いしの裏側は、鉄骨です。石の1枚1枚がステンレスの金物で受けています。石がぶら下がっているかのような、施工工法です。絶対に石が、落ちては、いけない施工法です。ホサカ石材の工場で、大谷石にステン板をはり、撥水加工を施し搬入して、現場の職人さんが、貼りました。

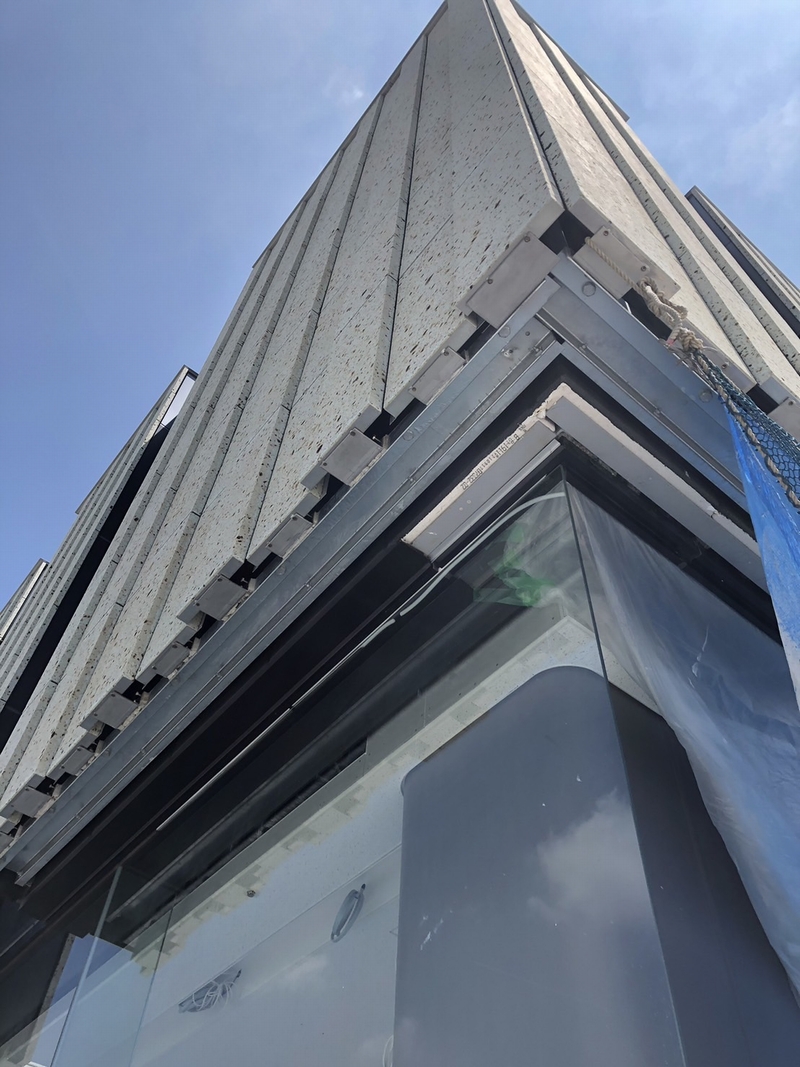

下から見上げた大谷石

1枚の大谷石に、裏面と上下小口に折り曲がったステンレス平板が、エポキシ系ボンドで張られてます。底には、2か所ダボ穴が開いています。建物の鉄骨躯体から固定されたステンレスが受けています。そこで、大谷石の底ステンレスと躯体からのステンレスをダボピンで合体させるのです。石の上部も倒れないようにステンレスで止めて、同じようにその次の石を積み重ねていくのです。

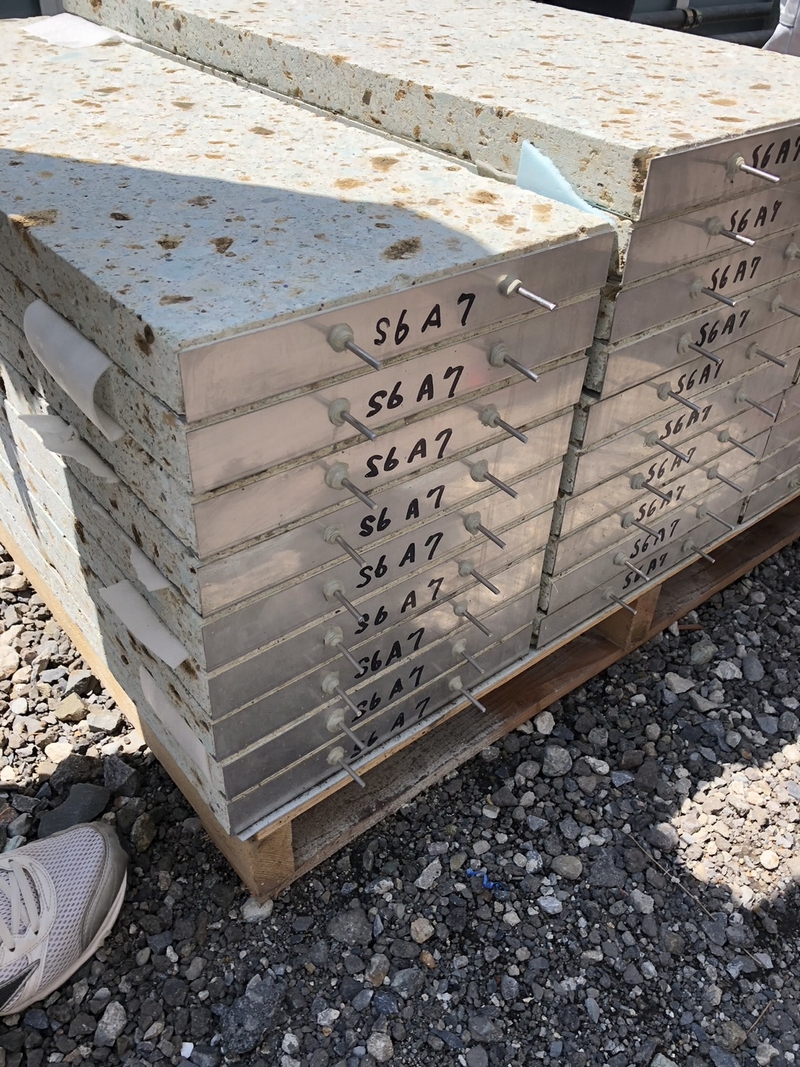

ステンレス大谷石接着後ダボピン

ホサカ石材工場で大谷石に、裏面、上下小口面に一体化されたステンレスをエポキシ系ボンドで接着します。それを現場に運び写真のようにステンレスの３mm棒を大谷石に差し込み固めます。これから、壁に取り付けます。

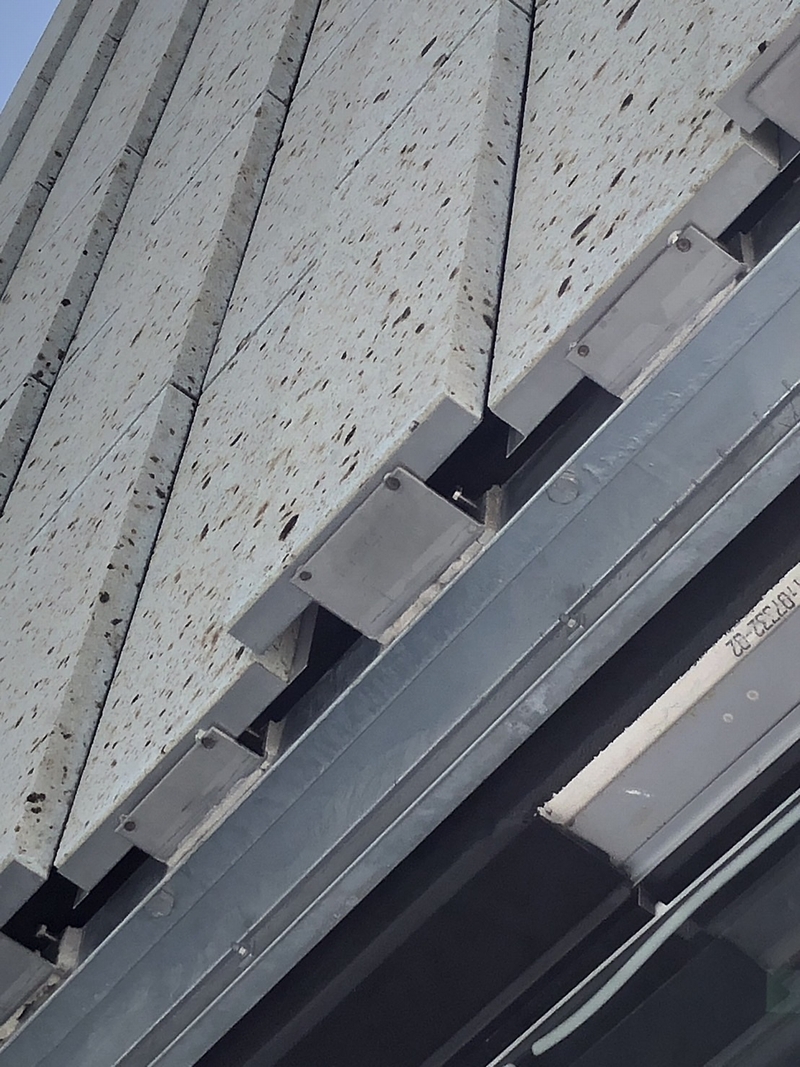

計算尽くされた大谷石施工

まるで赤ん坊を抱きかかえたような、絶対に落とさない、大谷石の受け。受けのステンレスと大谷石合体ステンレスが一体化されています。すべての大谷石が、1枚づつこの工法で施工されています。大谷石は、御影やタイルと違い柔らかいです。地震等で動き引っ張られ、割れやひびなどを起こします。この工法は、それがなくなります。

まるで赤ん坊を抱きかかえたような、絶対に落とさない、大谷石の受け。受けのステンレスと大谷石合体ステンレスが一体化されています。すべての大谷石が、1枚づつこの工法で施工されています。大谷石は、御影やタイルと違い柔らかいです。地震等で引っ張られ、割れやひびなどを起こします。この工法は、それがなくなります。
